近日，我院唐爱伟教授作为共同通讯作者在《Nature》在线发表重要成果，在钙钛矿电致发光器件（PeLED）发光界面调控方面取得突破性进展。

相关研究成果以“Maximizing perovskite electroluminescence with ordered 3D/2D heterojunction”为题在国际顶级学术期刊《Nature》在线发表（DOI：10.1038/s41586-026-10134-1）。唐爱伟教授为该论文的共同通讯作者，这是继2024年在《Nature》主刊以共同通讯作者发表论文后，再次以共同通讯作者身份在该刊发表重要论文。

该研究成果由我院唐爱伟教授团队，联合吉林大学纪文宇教授、谢文法教授，复旦大学杨迎国教授，东南大学卢海洲教授等研究团队共同完成。

研究简介：

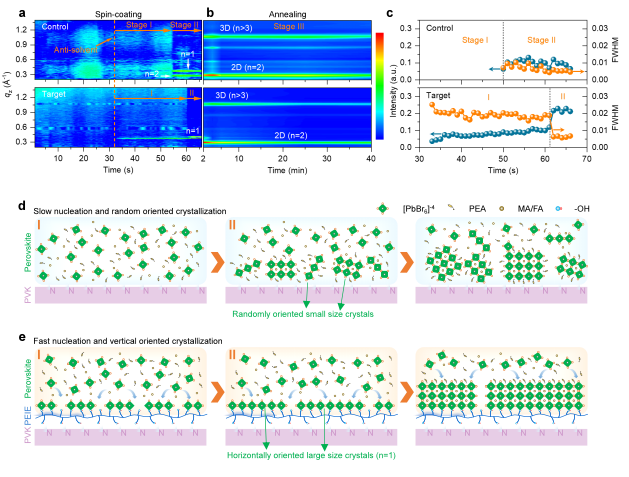

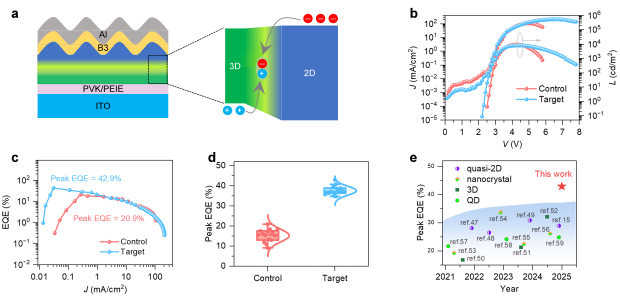

唐爱伟教授科研团队开发了一种一步法原位制备三维/二维（3D/2D）有序异质结钙钛矿薄膜的策略，该策略有效实现了载流子的空间限域，使器件发光区域远离缺陷密集的钙钛矿薄膜表面，显著抑制非辐射复合。同时，所形成的钙钛矿薄膜呈现出独特的“褶皱”状表面形貌，在增强激子产生效率的同时进一步提升光取出效率，实现了材料结晶与光学性能的协同优化，为钙钛矿材料结晶调控及器件光电管理提供了新的策略。该研究得到了北京市自然科学基金重点研究专题等项目的支持。

半导体光电照明与显示作为我国战略新兴产业之一，成为当前新一代信息技术的重要发展方向。高品质照明与显示技术对半导体发光材料和器件提出了越来越高的要求。胶体半导体量子点和卤素钙钛矿材料因其高发光效率、高色纯度、可溶液加工以及带隙可调等优势，有望在超高清显示屏和高端照明等领域得到广泛应用。物理科学与工程学院发光与光信息技术教育部重点实验室、北京市新型显示与智能感知重点实验室唐爱伟教授课题组在过去两年多时间里，面向半导体照明与显示方面的需求，针对电致发光器件中材料结构与光电性能的构效关系、器件界面处的载流子注入和输运不平衡等关键科学问题开展研究，取得了一系列重要成果（Nature, 2024, 635, 854-859; Nano Letter, 2024, 24, 9683-9690; Nano Letter, 2024, 24,15781-15787; Light: Science & Applications, 2025, 14, 251; Advanced Functional Materials, 2025, 35, 2506331；ACS Nano, 2026, 20, 2812-2820）。

论文链接：

https://www.nature.com/articles/s41586-026-10134-1
